一、概述

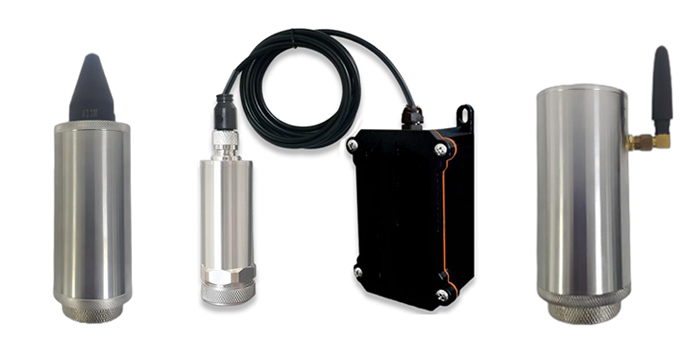

ZHX1713L 无线振动速度传感器采用分体式设计，分为无线采集传感器与磁电式振动速度传感器，由微控制器采集并处理磁电式振动速度传感器输出信号，通过LPWAN无线通讯方式将数据传输到无线接收终端进行集中监控。

二、工作原理

磁电式振动速度传感器是利用磁电感应原理把振动信号转换成电压信号，该电压值正比于振动速度（烈度）值。传感器主要由磁路系统、线圈组件、弹簧阻尼等部件组成。在传感器壳体中无弹性地固定有两个线圈组件，弹性磁钢内置于线圈内。当传感器在被测的机波振动频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势，产生的感应电动势经过滤波等调理电路的处理后，输出较为稳定正弦波电压信号。该信号接入到无线采集传感器进行有效值计算处理。

三、主要用途

主要安装于风机、水泵、电机等旋转机械的轴承座瓦上，用来监控被测设备的轴承运行情况，在轴承不良的前期能准确的提前预判，可避免设备的进一步损坏。也可用于各种机床、数控中心的工装夹具、振动筛、送料机皮带运行稳定状态、破碎机状态监控等系列设备。它可用于测量轴承座、机壳或结构的振动（相对于惯性空间的绝对振动）。它直接安装在机器外部，使用维护方便。

四、技术参数

1．供电方式：锂亚电池 4000mAH/8500mAH

2．待机电流：<3uA

3．电池寿命：≥3年（发送周期20分钟条件下）

4．传输方式：无线通讯 Lora 433MHz

5．传输距离：≥200米 （外置吸盘天线可达500米以上）

6．灵 敏 度：20mV/mm/s ±5%（温度20℃时，80Hz时测试）

7．最大可承受加速度：10g

8．测量范围：5mm （峰－峰值）

9．频率响应：10～1000Hz

10.环境温度：-40～85℃（相对湿度：≤90%）

11.测量方法：垂直或水平

12.重  量：250g

13.固定螺孔：M10×1.5×10（深）/ 磁吸

14.防护等级：IP44（航插引线，默认），IP65(直接引出线)
